机械密封端面密封副(摩擦副)的设计计算

    机械密封端面密封副(摩擦副)的设计计算：
    就目前的设计水平来讲，端面密封副(摩擦副)的设计计算方法有两种：
    一种是常用的经验设计方法，该方法以密封面允许值[pe]或[pv]值为基础，仅适用于混合摩擦状态的接触式湿运转机械密封，对不同摩擦状态、相态和运转状态的机械密封均不适用。
    另一种是经全面考虑的系统设计方法，该方法使用范围广，不仅可适用于接触式和非接触式机械密封，而且也适用于液体端面密封、气体端面密封以及考虑了流体静汛效应、动压效应的机械密封。该方法涉及多学科内容，设计方法和内容高度专业化，故在此不作介绍。
    1)经验设计方法
    经验设计方法中所采用的[pe或[pv]值都是以经验或试验数据为基础的取值，其中pe的表达式为

    从上式可知，其通常是用来计算混合摩擦状态下液体端面密封的密封面有微凸体接触比压的，故只适用于平行面混合摩擦、液相和接触式机械端面密封的计算。由于上式仅考虑了平均的名义接触比压，而未考虑固体摩擦状态，所以不能对不同摩擦状态、相态和运转状态的机械密封进行设计计算。
    为保证密封面的紧密结合，保证良好的密封性能，需要采用合适的密封面比压。在不同情况下，取值不一样，见表2-7。

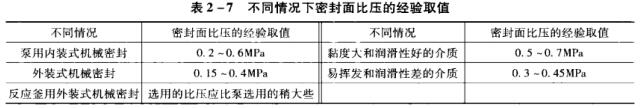

    表2-7不同情况下密封面比压的经验取值

    替代AES CSS IC机械密封
