机械密封密封环结构的主要尺寸

    机械密封密封环结构的主要尺寸：
    图2-11表示动、静环的主要尺寸，有密封端面宽度b、端面内直径D1和外直径D2，还有端面凸台髙度e和动、静环与轴〈或轴套〉的配合间隙。
    密封环端面常用软、硬两种不同的材料配对。窄环常用软材料，宽环常用硬材料，这样可以避免磨损后硬环嵌人软环。在强度、刚度允许的前提下，端面宽度b（其值为）应尽量选取较小值，过大时冷却、润滑效果不好。但也不宜过小，否则会使端面压力增加，温度升高，磨损加剧。此外，选择时也应考虑密封工作的条件，如遇旋转频率高、易挥发介质和气体环境时，都应适当减小端面宽度，有利于润滑和改善导热状况。窄环端面宽度b的参考值见表2-5。

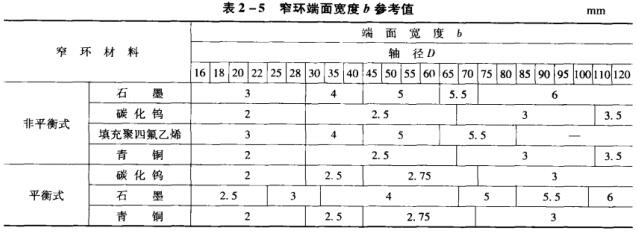

    表2-5窄环端面宽度b参考值

    在设计端面宽度时，硬环端面宽度应比软环大1~3mm如当动环和静环均为硬材料时，两者可取相同的宽度。端面凸台高度e，一般取2~3mm，石墨、填充聚四氟乙烯、青铜等可取碳化钨可取2mm。在设计凸台时，主要考虑其强度和耐磨性。
    当确定好载荷系数K、端面宽度b及平衡直径后，可计算端面内径心：
    内流平衡型密封

    外流平衡型密封

    非平衡型密封

    在平衡型密封与非平衡型密封两种情况下，端面外直径

    对于密封环与轴(或轴套）的配合间隙，动环与静环取值不同。对于动环，虽然与袖无相对运动，但为了保证具有一定浮动性以补偿轴（或轴套）与静止环的偏斜和轴（或轴套）振动等影响，取直径间隙~e1为0.5〜1mm。对于静环，因它与轴(或轴套)有相对运动，其间隙值应取稍大些，一般取值约为2e1值。密封环端面摩擦副的平面度一般应小于或等于0.9。为防止摩擦面粘着，减小启动转矩，两密封端面需具有不同的粗糙度值(见表2-6)。

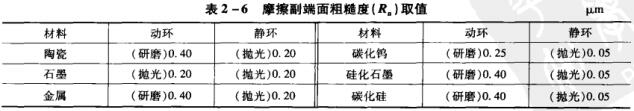

    表2－6摩擦副端面粗糙度(Rs)取值

    双端面金属波纹管机械密封
