机械密封的橡胶O形密封圈

    机械密封的橡胶O形密封圈：
    在选用橡胶O形密封圈时，通常可以按标准来选择。使用的橡胶O形密封圈有两种安装方式：一种是在非工作状态仅径向受压缩，其压缩量应为8%~13%；另一种是在非工作状态径向和轴向均受压缩时，其径向压缩量应为4%~5%。考虑到橡胶0形密封圈的最佳受力状态，推荐使用径向压缩的安装方式。
    橡胶O形密封圈是最理想的辅助密封圈，气密封性能好，但由于受到橡胶材料耐温、耐腐蚀性能的限制，其使用范围有一定的局限性。使用温度因橡胶材料而异，见表2-11。

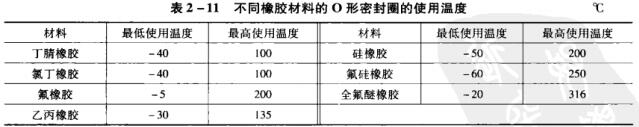

    表2-11不同橡胶材料的O形密封圈的使用温度

    橡胶O形密封圈的大小必须与密封部位的有关尺寸相适应。图2-13所示为橡胶O形密封圈与相关部位的尺寸。橡胶O形密封圈在采用径向压缩的安装方式后的压缩量应该适当，用压缩率来表示时，普通橡胶O形密封圈压缩率取截面直径的5%~10%，对轴的过盈量为1%~3%。表2-12为橡胶O形密封圈尺寸及压缩率推荐值。橡胶O形密封圈的压缩率是靠控制密封圈安装沟槽的尺寸来保证的，其安装沟槽的尺寸见图2-14。
    图2-13橡胶O形密封圈与相关部位的尺寸
        图2-14橡胶0形密封圈安装沟槽的尺寸

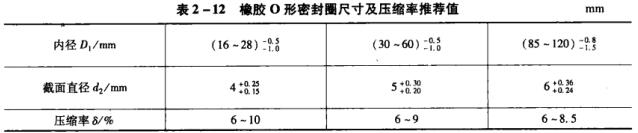

        表2-12橡胶O形密封圈尺寸及压缩率推荐值
