旋转接头机械密封介绍

    旋转接头机械密封介绍：
    旋转接头是一种将静态管道连接到旋转元件的特殊的机械密封，可实现由静态管向旋转设备输送液体，用于冷却、加热或增压。同时，可提供大量类型的单通道和多通道非平衡型和平衡型装置来处理含水冷却剂、液压油、传热油、空气、气体或蒸汽。

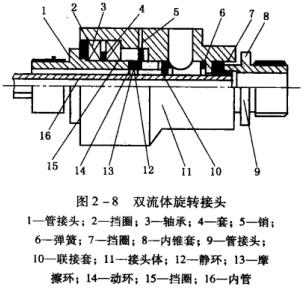

    下面介绍几种旋转接头结构。图2-7为单一流体旋转接头结构，管接头1为旋转部分与旋转腔联接，接头体6为静止部分与静腔联接，密封部分由7、8、9、10、11组成，此种结构只有一个流体通道。图2-8为一种双流体旋转接头结构，管接头1为旋转部分与动腔联接，接头体11和管接头9为静止部分，可分别联接两流体静腔，内管内、外均有流体，序号6、10、12、13、14为密封部分，防止流体泄漏；8、16之间密封，防止流体互混。此种结构是在图2-7的基础上拓展而成。
    图2-7单一流体旋转接头

    图2-8双流体旋转接头

    从以上两种旋转接头结构可知，旋转接头在不同的应用场合有不同的结构，但不管结构如何变化，均包括三大部分，即旋转部分、密封部分和静止部分。旋转部分与旋转腔联接，静止部分与静止腔联接，两部分之间有完整的流体通道，密封部分对流体进行密封，防止流体泄漏及流体间的互混。
对旋转接头进行设计时，设计形式根据压力、温度、速度以及流体类型分类，具体可参考相应的标准JB/T8725—1998。两种典型的设计见图2-9和图2~10。

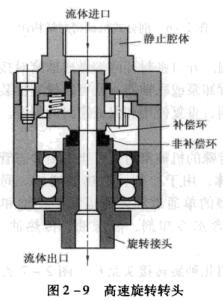

    图2-9示出了用于不足10.1MPa压力下将冷却液体注入机床转轴、具有5mm净内径的一个小型旋转转头。一个轴向可移动的不锈钢补偿环与焊接到位于球轴承内的旋转隔膜的碳环配对。换言之，对于磨料性液体，可提供和端面组合。为了摩擦力最小，对于一给定流动面积，密封直径应尽可能小。装置设计用于达到1500r/min的速度。
    图2-9高速旋转转头

    图2-10高温旋转转头

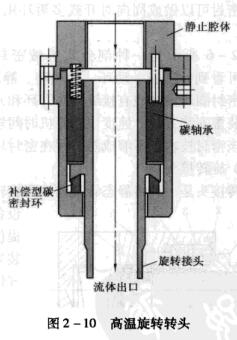

    图2-10示出了达到2.0MPa的蒸汽或传热油用高温旋转接头。一浮动碳密封环在一侧具有一个径向端面，在另一侧具有一个凸起端面。一个同样为碳石墨制成的滑动轴承将弹簧力传递到密封界面。当碳浸溃树脂时允许工作温度达到250℃，当浸溃金属时允许达到350℃，耐温垫片用于静密封。
