集装式机械密封介绍(二)

    集装式机械密封介绍(二)：
    轴套和压盖是集装式机械密封不可缺少的零件，通过它们可以把所有机械密封零件组合在一起。压盖又可与机体相连，当物料温度过高或过低，需要冲洗时，压盖可以加工成有冲洗孔，以满足工艺需要。紧定螺钉也是很重要的，它是克服动、静环摩擦力的主要零件。AIG318的紧定螺钉头部有螺旋槽，可防止螺钉与轴打滑、松动。318i为腰形静环压盖，压盖螺栓有两个。原用密封盘根密封，且无需改动原设备。机械密封需要冲洗时，可选用318A带有冲洗孔的压盖，有四个压盖螺栓，并符合API的标准要求。

    集装式机械密封在密封生产厂淸洁的环境下组装，熟练和正确的组合可保证组装质量；合理的弹簧压缩量和橡胶0形圈的变形量，可以保证密封的可靠性；出厂前进行整体的气密性试验，更加保证了密封的可靠性。

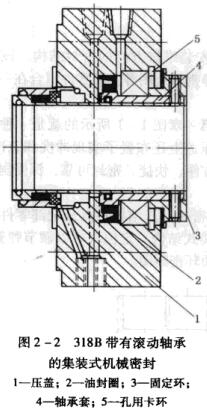

    图2-2为一带有滚动轴承的集装式机械密封，轴承的安置可有效地控制轴的径向圆跳动和窜动，也为机械密封提供了良好的工作环境，使机械密封平稳可靠运行。该机械密封的特点是：为便于装拆轴承，增设了轴承套4，由孔用卡环5限位轴承外环4，内座由固定环3定位，压盖1内开有注油孔，并装有油封圈2，可定期注人油脂，润滑轴承。

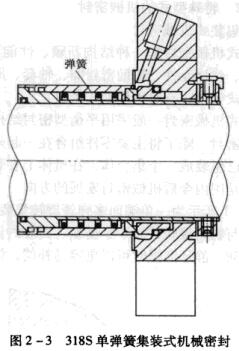

    图2-3为一单弹簧集装式机械密封结构，与多弹簧结构机械密封相比，在轴的轴向位移较大时不会出现明显的影响弹簧力的现象，可有效避免弹簧力变化较大的缺点，在某些场合下可采用此结构。单弹簧集装式机械密封的特点是：轴向尺寸比318i、318A型长，但符合GB/T6556—1994《机械密封的型式、主要尺寸、材料和识别标志》中的安装规定。

    图2-2318B带有滚动轴承的集装式机械密封

    图2一3318S单弹簧集装式机械密封

    图2-42318型双端面集装式机械密封

    图2-5CHESTERTON155型机械密封

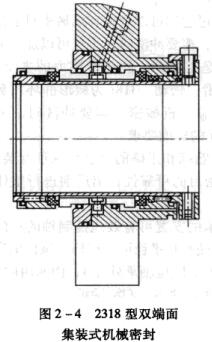

    图2-4为一双端面集装式机械密封，是由两套单端面机械密封组成。两套机械密封之间装有分液环，通人清洁封液，以阻止内端面物料的外泄和外端面的润滑。该机械密封的特点是由两套单端面组成，轴套较长，这样给加工带来一些难度。

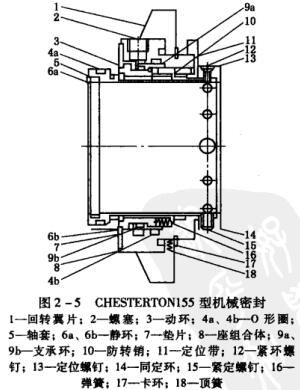

    图2-5为切斯特顿公司CHESTERTON155型机械密封。155型的动环为整体式硬环，由轴套上键槽带动；静环为整体软环，弹簧安装于静环尾部，因此是静止型。静环为补偿环，有防转销防止其转动，定位带围绕在轴套上，控制了弹簧压缩量。该机型压盖很有特点，有八个回转翼片用顶簧和卡环定位于座组合体八个侧面，以两个翼片为一组可安置一个压盖螺母，只要在回转翼片尺寸范围内，即可放置四个以下不同直径的压盖蠔钉。

    以上介绍的集装式机械密封均符合GB/76556—1994的规定。由于标准中规定的径向尺寸必须包含轴套、弹簧、动环等零件，因此弹簧的尺寸受到一定的限制，即弹簧外径不能太大，这样会产生较大的弹簧缠绕比（弹簧中径/丝径），对弹簧加工要求较髙，且容易产生一定的永久变形。

集装式机械密封由于安装简单，容易被用户接受。它所选用的弹簧压缩量、密封面宽度、平衡比、动静环的配对、O形密封圈的过盈量等，均是长期经验的积累及用户反馈所获得的结果。今后机械密封的发展方向是可以保证集装式机械密封最合理的参数、无人为安装误差、无弹簧堵塞现象、无O形圈磨损等。
