石油化工机泵釜用机械密封的面积比与宽径比（半径比）和密封面压力差的关系

    石油化工机泵釜用机械密封的面积比与宽径比（半径比）和密封面压力差的关系：
    图1-7(a)、(b)所示为某些石油化工机泵釜用机械密封的面积比与宽径比（半径比）和密封面压力差的关系，在后面机械密封端面密封副的设计计算例题中会有所参考。

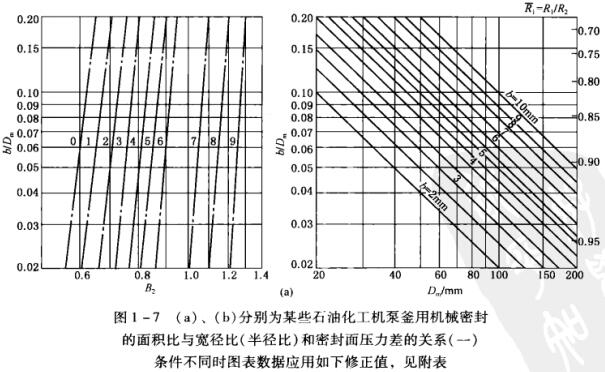

    图1-7(a)、(b)所示分别为某些石油化工机泵釜用机械密封的面积比与宽径比（半径比）和密封面压力差的关系（一）
    条件不同时图表数据应用如下修正值，见附表

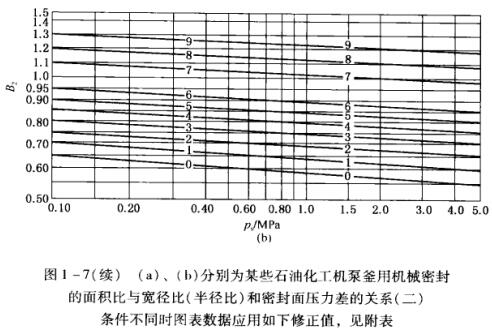

    图1-7（续）(a)、(b)所示分别为某些石油化工机泵釜用机械密封的面积比与宽径比（半径比）和密封面压力差的关系（二）
    条件不同时图表数据应用如下修正值，见附表
