机械密封的名义接触面积和有效接触面积

    机械密封的名义接触面积A：在机械密封装置中较窄的密封端面外径D2与内径4D1之间的环形区域的面积，也称为密封端面的面积，即与另一个密封端面的有效接触面积。其表达式为

    机械密封的有效作用面积A：指密封流体压力作用在补偿环上，使之对非补偿环趋于闭合的有效作用面积。有效接触面积么的计算式

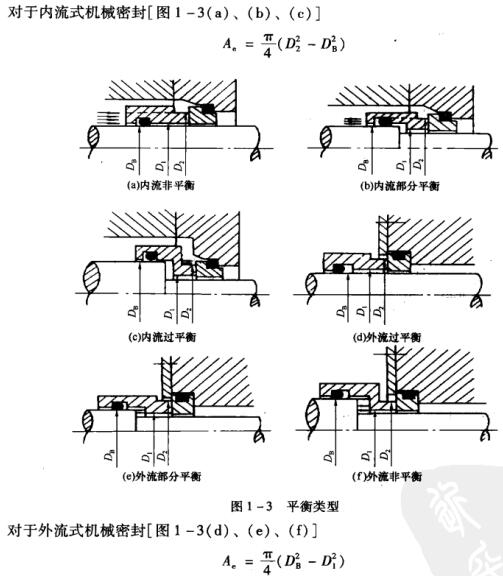

    对于内流式机械密封[图1-3(a)、(b)、(c)]
    图1-3平衡类型

    对于外流式机械密封[图1－3(d)、(e)、(f)⑴]
    式中D9为滑移直径，也称为平衡直径，指的是流体压力作用在补偿环辅助密封圈处的轴(或轴套）的直径。
    H9B机械密封
