机械密封三种流体静压密封的流体膜模型比较

    机械密封三种流体静压密封的流体膜模型比较：
    凹槽节流型、径向台阶型和径向收敛锥面型流体静密封的流体膜承载能力和轴向刚度是互不相同的。

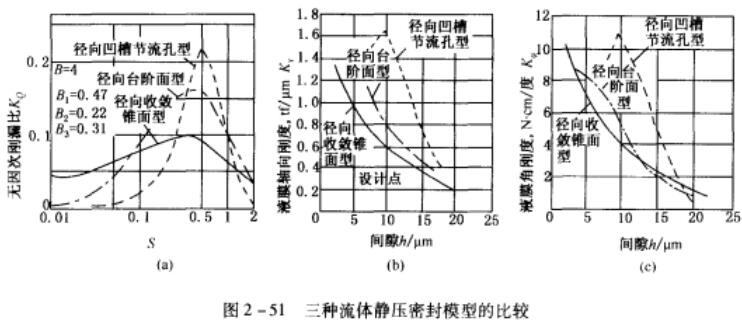

    图2-51(a)所示为这些模型的无因次刚漏比KQ与相对间隙S的关系。从中可以看出，在不同的相对间隙下，它们的刚度是互不相同的，前者在较大的相对间隙下只有较大的刚度，而后两种模型在较小相对间隙下具有较大的刚度。图2-51(b)及(c)所示为这三种密封的轴向流体膜刚度和流体膜角刚度与流体膜厚（间隙）的关系。从中可以看出，在设计点，孔口节流型的刚度均比后两者大，收敛锥面密封刚度最小，径向台阶型居中。
