机械密封收敛缝隙流体膜层模型

    机械密封收敛缝隙流体膜层模型：

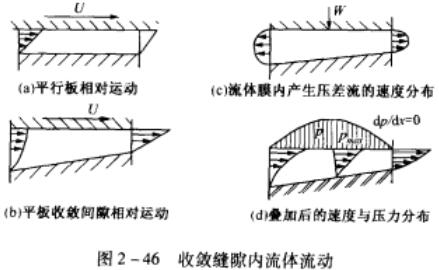

    如图2-46(a)所示，平行平板作相对运动，368机械密封按牛顿定律流速沿间隙岛度方向按线性规律分布，而沿长度方向保持不变，为纯剪切流:按连续性定理沿长度各断曲的压力不变。
    如图2-46(b)所示，两平面相互行轻微的倾斜度，其中一个平面作相对运动。由于间隙两端商度不同.对了等宽平板，按照连续忭定理，沿长度方向流速变化，逐渐增大㈥此可以判定间隙内沿长度的压力变化。

    如图2-46(c)所示，可以设想上板有一载荷W作用，流体就从缝隙两端流出，流速呈拋物线分布，产生压差流。
    如图2-46(d)所示，剪切流与压差流叠加后得出实际的流速分布和压力分布
    由此可知，收敛缝隙流体膜层有一定承载能力，产生动压效应。
    假设平板为无限宽而且黏度和密度为常数，则可用公式(2-13b)确定倾斜平板的承载能力W
